La Compatibilità con i CAD

I programmi CAD (Computer Aided Design - Disegno Assistito al Computer), si sa, non sono tutti uguali.

Molti colleghi mi hanno scritto chiedendo aiuto per rendere compatibile il loro CAD con il Docfa... ma non sempre è così semplice.

I problemi riscontrati sono relativi all'esportazione in .DXF e all'utilizzo dei Colori, che purtoppo non sempre corrispondono.

Preciso che questa pagina
NON INTENDE FARE PUBBLICITÀ

ne positiva ne negativa ai vari CAD, ma ha il solo fine di aiutare i Colleghi a risolvere i problemi di compatibilità del CAD da loro posseduto con il Docfa, senza dover per forza passare ad un altro CAD.

Alcuni dei CAD presenti in questa pagina NON li ho provati personalmente, ma ho ricevuto da vari Colleghi il file .DXF da loro generato. E' possibile che alcuni di questi software nel frattempo abbiano adattato l'esportazione per il DoCFa, nel qual caso è gradita la segnalazione.

Avete un CAD non incluso in questa lista?
Scrivetemi per dirmi se esporta correttamente il .DXF per il Docfa 3, oppure per risolvere (se possibile) il problema.


AutoCAD [OK]
Non ha praticamente nessun problema chi usa questo programma, anche perché il formato del file chiamato .DXF è stato inventato dalla stessa Software House (AutoDESK)

IntelliCAD [OK]
Non dovrebbe avere nessun problema nemmeno chi usa IntelliCAD, perchè è praticamente un Clone di AutoCAD.

bCAD [non va bene]
Per qualche strano problema di conversione nel Formato .DXF non esiste una perfetta corrispondenza tra i colori bCAD e quelli AutoCAD. A volte un colore bCAD può corrispondere a più colori AutoCAD e Viceversa. Fortunatamente esiste almeno un colore bCAD a cui corrisponde un colore AutoCAD tra 1 e 8, cioè quelli che ci servono per il Docfa.

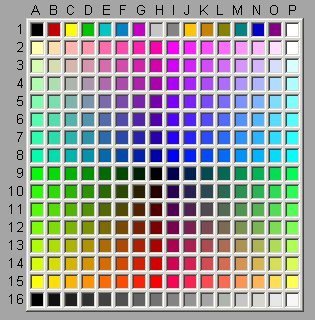

Inoltre i colori di bCAD non hanno un corrispondente numerico, quindi per identificarli occorre utilizzare uno schema simile alla Battaglia Navale
Ecco le tabelle:

Colori bCAD




Colore
Vano
Valore
DXF 62
AutoCAD IntelliCAD
bCAD
A / A1
1
1 - Rosso
H 15
B
2
2 - Giallo
C 1
C
3
3 - Verde
A 9
D
4
4 - Ciano
P 8
E
5
5 - Blu
I 8
F
6
6 - Magenta
I 2
G
7
7 - Bianco
P 1
A2
8
8
I 1

Rimangono ancora 2 problemi: Il primo è molto semplice, oltre che comune a molti CAD, cioè le estensioni della visualizzazione. Per sistemare questo problema occorre aprire con Notepad o WordPad il file .dxf ed inserire nel punto opportuno delle righe tipo questa:

9
$EXTMIN
10
-0.0011900947443166
20
-0.0014342167431352
30
-0.0015258207003583
9
$EXTMAX
10
39.001190276352197
20
47.001434435603947
30
0.0000000349246037

L'altro problema è più complicato, perché bCAD non include il Codice DXF 70 che indica che la polilinea è chiusa. Per sistemare questo problema è preferibile creare un piccolo programma (prevedo di realizzarlo tra breve in VB) che permette di eseguire queste e altre modifiche in pochi istanti e senza errori.

Segnalerò comunque questi problemi alla Atlantis (il Distributore di bCAD in Italia), in modo che con la nuova versione bCAD 4.0 (attualmente in fase di preTest), l'esportazione in bCAD possa risultare più semplice.

DynaCADD [quasi OK]
Ringrazio per la collaborazione Pier Carlo Lorenzini
Anche qui c'è qualche problema con i colori, ma usando questa tabella dovrebbe essere possibile esportare in modo quasi corretto:


Colore
Vano
Valore
DXF 62
AutoCAD IntelliCAD
DynaCAD
A / A1
1
1 - Rosso
249
B
2
2 - Giallo
251
C
3
3 - Verde
250
D
4
4 - Ciano
254
E
5
5 - Blu
252
F
6
6 - Magenta
253
G
7
7 - Bianco
255
A2
8
8
248

Quel quasi è dovuto al fatto che il colore bianco, impostato in DynaCADD come 255, rimane 255 anche come codice DXF 62, invece di diventare 7. Devo verificare però alcune impostazioni relative all'inquadramento.

VectorWorks [quasi OK]
Ringrazio per la collaborazione Fulvio Venturini
C'è un problema con l'inquadramento, per cui i file immagine generati dal Docfa risultano fuori scala. E' possibile modificare manualmente i file .DXF per correggere il problema.

ArchiCAD [non va bene]
Non so se dipende da qualche impostazione nell'esportazione, in ogni caso esaminando i file .DXF risulta che ogni segmento è in realtà un Blocco (inteso come "blocco" AutoCAD) e per di più una polilinea è spezzata in tanti blocchi quanti sono i segmenti della polilinea. In altre parole il Docfa non li può leggere.
